14.9. 语义分割和数据集
在 Colab 中打开 Notebook
在 Colab 中打开 Notebook
在 Colab 中打开 Notebook
在 Colab 中打开 Notebook
在 SageMaker Studio Lab 中打开 Notebook

在 14.3节–14.8节中讨论目标检测任务时，我们使用矩形边界框来标注和预测图像中的目标。本节将讨论*语义分割*（semantic segmentation）问题，它侧重于如何将图像分割成属于不同语义类别的区域。与目标检测不同，语义分割可以识别并理解图像中像素级别的内容：其在像素级别上对语义区域进行标注和预测。 图 14.9.1显示了在语义分割中，图像中狗、猫和背景的标签。与目标检测相比，在语义分割中标记的像素级边框显然更精细。

../_images/segmentation.svg

图 14.9.1 语义分割中图像里狗、猫和背景的标签。

14.9.1. 图像分割和实例分割

计算机视觉领域还有两个与语义分割相似的重要任务，即图像分割（image segmentation）和实例分割（instance segmentation）。下面，我们将简要区分它们与语义分割的差别。

  • *图像分割*将图像划分为若干组成区域。这类问题的方法通常利用图像中像素之间的相关性。它在训练时不需要关于图像像素的标签信息，在预测时也无法保证分割出的区域具有我们希望得到的语义。以 图 14.9.1中的图像为输入，图像分割可能会将狗分为两个区域：一个覆盖嘴和眼睛，主要为黑色；另一个覆盖身体的其余部分，主要为黄色。

  • *实例分割*也叫*同时检测并分割*（simultaneous detection and segmentation）。它研究如何识别图像中每个目标实例的像素级区域。与语义分割不同，实例分割不仅需要区分语义，还需要区分不同的目标实例。例如，如果图像中有两条狗，实例分割需要区分哪个像素属于哪条狗。

14.9.2. Pascal VOC2012 语义分割数据集

最重要的语义分割数据集之一是Pascal VOC2012。下面，我们来看一下这个数据集。

pytorchmxnet
%matplotlib inline
import os
import torch
import torchvision
from d2l import torch as d2l

%matplotlib inline
import os
from mxnet import gluon, image, np, npx
from d2l import mxnet as d2l

npx.set_np()

数据集的 tar 文件大约是 2 GB，所以下载文件可能需要一些时间。解压后的数据集位于 ../data/VOCdevkit/VOC2012。

pytorchmxnet
#@save
d2l.DATA_HUB['voc2012'] = (d2l.DATA_URL + 'VOCtrainval_11-May-2012.tar',
                           '4e443f8a2eca6b1dac8a6c57641b67dd40621a49')

voc_dir = d2l.download_extract('voc2012', 'VOCdevkit/VOC2012')

Downloading ../data/VOCtrainval_11-May-2012.tar from http://d2l-data.s3-accelerate.amazonaws.com/VOCtrainval_11-May-2012.tar...

#@save
d2l.DATA_HUB['voc2012'] = (d2l.DATA_URL + 'VOCtrainval_11-May-2012.tar',
                           '4e443f8a2eca6b1dac8a6c57641b67dd40621a49')

voc_dir = d2l.download_extract('voc2012', 'VOCdevkit/VOC2012')

Downloading ../data/VOCtrainval_11-May-2012.tar from http://d2l-data.s3-accelerate.amazonaws.com/VOCtrainval_11-May-2012.tar...

进入路径 ../data/VOCdevkit/VOC2012 后，我们可以看到数据集的不同组件。ImageSets/Segmentation 路径包含指定训练和测试样本的文本文件，而 JPEGImages 和 SegmentationClass 路径分别存储每个示例的输入图像和标签。此处的标签也是图像格式，其尺寸与其标注的输入图像的尺寸相同。此外，任何标签图像中的相同颜色的像素都属于同一语义类别。下面定义了 read_voc_images 函数，用于将所有输入图像和标签读入内存。

pytorchmxnet
#@save
def read_voc_images(voc_dir, is_train=True):
    """Read all VOC feature and label images."""
    txt_fname = os.path.join(voc_dir, 'ImageSets', 'Segmentation',
                             'train.txt' if is_train else 'val.txt')
    mode = torchvision.io.image.ImageReadMode.RGB
    with open(txt_fname, 'r') as f:
        images = f.read().split()
    features, labels = [], []
    for i, fname in enumerate(images):
        features.append(torchvision.io.read_image(os.path.join(
            voc_dir, 'JPEGImages', f'{fname}.jpg')))
        labels.append(torchvision.io.read_image(os.path.join(
            voc_dir, 'SegmentationClass' ,f'{fname}.png'), mode))
    return features, labels

train_features, train_labels = read_voc_images(voc_dir, True)

#@save
def read_voc_images(voc_dir, is_train=True):
    """Read all VOC feature and label images."""
    txt_fname = os.path.join(voc_dir, 'ImageSets', 'Segmentation',
                             'train.txt' if is_train else 'val.txt')
    with open(txt_fname, 'r') as f:
        images = f.read().split()
    features, labels = [], []
    for i, fname in enumerate(images):
        features.append(image.imread(os.path.join(
            voc_dir, 'JPEGImages', f'{fname}.jpg')))
        labels.append(image.imread(os.path.join(
            voc_dir, 'SegmentationClass', f'{fname}.png')))
    return features, labels

train_features, train_labels = read_voc_images(voc_dir, True)

[22:12:52] ../src/storage/storage.cc:196: Using Pooled (Naive) StorageManager for CPU

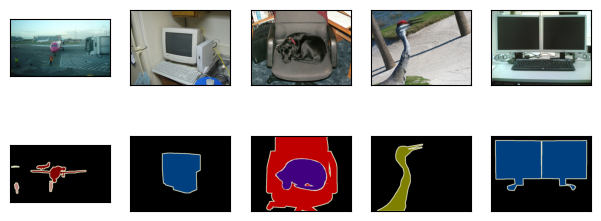

我们绘制前五个输入图像及其标签。在标签图像中，白色和黑色分别代表边框和背景，而其他颜色则对应不同的类别。

pytorchmxnet
n = 5
imgs = train_features[:n] + train_labels[:n]
imgs = [img.permute(1,2,0) for img in imgs]
d2l.show_images(imgs, 2, n);
../_images/output_semantic-segmentation-and-dataset_23ff18_30_0.png
n = 5
imgs = train_features[:n] + train_labels[:n]
d2l.show_images(imgs, 2, n);
../_images/output_semantic-segmentation-and-dataset_23ff18_33_0.png

接下来，我们列出此数据集中所有标签的 RGB 颜色值和类名。

pytorchmxnet
#@save
VOC_COLORMAP = [[0, 0, 0], [128, 0, 0], [0, 128, 0], [128, 128, 0],
                [0, 0, 128], [128, 0, 128], [0, 128, 128], [128, 128, 128],
                [64, 0, 0], [192, 0, 0], [64, 128, 0], [192, 128, 0],
                [64, 0, 128], [192, 0, 128], [64, 128, 128], [192, 128, 128],
                [0, 64, 0], [128, 64, 0], [0, 192, 0], [128, 192, 0],
                [0, 64, 128]]

#@save
VOC_CLASSES = ['background', 'aeroplane', 'bicycle', 'bird', 'boat',
               'bottle', 'bus', 'car', 'cat', 'chair', 'cow',
               'diningtable', 'dog', 'horse', 'motorbike', 'person',
               'potted plant', 'sheep', 'sofa', 'train', 'tv/monitor']

#@save
VOC_COLORMAP = [[0, 0, 0], [128, 0, 0], [0, 128, 0], [128, 128, 0],
                [0, 0, 128], [128, 0, 128], [0, 128, 128], [128, 128, 128],
                [64, 0, 0], [192, 0, 0], [64, 128, 0], [192, 128, 0],
                [64, 0, 128], [192, 0, 128], [64, 128, 128], [192, 128, 128],
                [0, 64, 0], [128, 64, 0], [0, 192, 0], [128, 192, 0],
                [0, 64, 128]]

#@save
VOC_CLASSES = ['background', 'aeroplane', 'bicycle', 'bird', 'boat',
               'bottle', 'bus', 'car', 'cat', 'chair', 'cow',
               'diningtable', 'dog', 'horse', 'motorbike', 'person',
               'potted plant', 'sheep', 'sofa', 'train', 'tv/monitor']

有了上面定义的两个常量，我们就可以方便地查找标签中每个像素的类别索引。我们定义 voc_colormap2label 函数来构建从上述 RGB 颜色值到类别索引的映射，以及 voc_label_indices 函数将任何 RGB 值映射到此 Pascal VOC2012 数据集中的类别索引。

pytorchmxnet
#@save
def voc_colormap2label():
    """Build the mapping from RGB to class indices for VOC labels."""
    colormap2label = torch.zeros(256 ** 3, dtype=torch.long)
    for i, colormap in enumerate(VOC_COLORMAP):
        colormap2label[
            (colormap[0] * 256 + colormap[1]) * 256 + colormap[2]] = i
    return colormap2label

#@save
def voc_label_indices(colormap, colormap2label):
    """Map any RGB values in VOC labels to their class indices."""
    colormap = colormap.permute(1, 2, 0).numpy().astype('int32')
    idx = ((colormap[:, :, 0] * 256 + colormap[:, :, 1]) * 256
           + colormap[:, :, 2])
    return colormap2label[idx]

#@save
def voc_colormap2label():
    """Build the mapping from RGB to class indices for VOC labels."""
    colormap2label = np.zeros(256 ** 3)
    for i, colormap in enumerate(VOC_COLORMAP):
        colormap2label[
            (colormap[0] * 256 + colormap[1]) * 256 + colormap[2]] = i
    return colormap2label

#@save
def voc_label_indices(colormap, colormap2label):
    """Map any RGB values in VOC labels to their class indices."""
    colormap = colormap.astype(np.int32)
    idx = ((colormap[:, :, 0] * 256 + colormap[:, :, 1]) * 256
           + colormap[:, :, 2])
    return colormap2label[idx]

例如，在第一个示例图像中，飞机前部的类别索引为 1，而背景索引为 0。

pytorchmxnet
y = voc_label_indices(train_labels[0], voc_colormap2label())
y[105:115, 130:140], VOC_CLASSES[1]

(tensor([[0, 0, 0, 0, 0, 0, 0, 0, 0, 1],
         [0, 0, 0, 0, 0, 0, 0, 1, 1, 1],
         [0, 0, 0, 0, 0, 0, 1, 1, 1, 1],
         [0, 0, 0, 0, 0, 1, 1, 1, 1, 1],
         [0, 0, 0, 0, 0, 1, 1, 1, 1, 1],
         [0, 0, 0, 0, 1, 1, 1, 1, 1, 1],
         [0, 0, 0, 0, 0, 1, 1, 1, 1, 1],
         [0, 0, 0, 0, 0, 1, 1, 1, 1, 1],
         [0, 0, 0, 0, 0, 0, 1, 1, 1, 1],
         [0, 0, 0, 0, 0, 0, 0, 0, 1, 1]]),
 'aeroplane')

y = voc_label_indices(train_labels[0], voc_colormap2label())
y[105:115, 130:140], VOC_CLASSES[1]

(array([[0., 0., 0., 0., 0., 0., 0., 0., 0., 1.],
        [0., 0., 0., 0., 0., 0., 0., 1., 1., 1.],
        [0., 0., 0., 0., 0., 0., 1., 1., 1., 1.],
        [0., 0., 0., 0., 0., 1., 1., 1., 1., 1.],
        [0., 0., 0., 0., 0., 1., 1., 1., 1., 1.],
        [0., 0., 0., 0., 1., 1., 1., 1., 1., 1.],
        [0., 0., 0., 0., 0., 1., 1., 1., 1., 1.],
        [0., 0., 0., 0., 0., 1., 1., 1., 1., 1.],
        [0., 0., 0., 0., 0., 0., 1., 1., 1., 1.],
        [0., 0., 0., 0., 0., 0., 0., 0., 1., 1.]]),
 'aeroplane')

14.9.2.1. 数据预处理

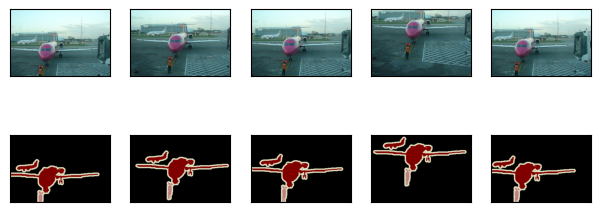

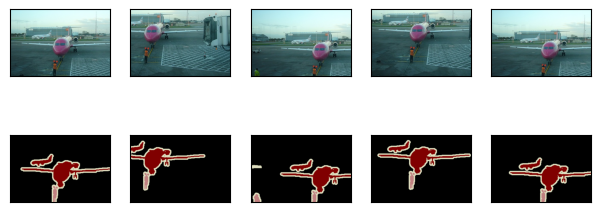

在之前的实验中，例如在 8.1节–8.4节中，图像被重新缩放以适应模型所需的输入形状。然而，在语义分割中，这样做需要将预测的像素类别重新缩放回输入图像的原始形状。这种重新缩放可能不准确，特别是对于具有不同类别的分割区域。为了避免这个问题，我们将图像裁剪为*固定*形状，而不是重新缩放。具体来说，我们使用图像增广中的随机裁剪，裁剪输入图像和标签的相同区域。

pytorchmxnet
#@save
def voc_rand_crop(feature, label, height, width):
    """Randomly crop both feature and label images."""
    rect = torchvision.transforms.RandomCrop.get_params(
        feature, (height, width))
    feature = torchvision.transforms.functional.crop(feature, *rect)
    label = torchvision.transforms.functional.crop(label, *rect)
    return feature, label

imgs = []
for _ in range(n):
    imgs += voc_rand_crop(train_features[0], train_labels[0], 200, 300)

imgs = [img.permute(1, 2, 0) for img in imgs]
d2l.show_images(imgs[::2] + imgs[1::2], 2, n);
../_images/output_semantic-segmentation-and-dataset_23ff18_66_0.png
#@save
def voc_rand_crop(feature, label, height, width):
    """Randomly crop both feature and label images."""
    feature, rect = image.random_crop(feature, (width, height))
    label = image.fixed_crop(label, *rect)
    return feature, label

imgs = []
for _ in range(n):
    imgs += voc_rand_crop(train_features[0], train_labels[0], 200, 300)
d2l.show_images(imgs[::2] + imgs[1::2], 2, n);
../_images/output_semantic-segmentation-and-dataset_23ff18_69_0.png

14.9.2.2. 自定义语义分割数据集类

我们通过继承高级 API 提供的 Dataset 类来定义一个自定义语义分割数据集类 VOCSegDataset。通过实现 __getitem__ 函数，我们可以任意访问数据集中索引为 idx 的输入图像以及此图像中每个像素的类别索引。由于数据集中的一些图像尺寸小于随机裁剪的输出尺寸，这些示例被自定义的 filter 函数过滤掉。此外，我们还定义了 normalize_image 函数来标准化输入图像的三个 RGB 通道的值。

pytorchmxnet
#@save
class VOCSegDataset(torch.utils.data.Dataset):
    """A customized dataset to load the VOC dataset."""

    def __init__(self, is_train, crop_size, voc_dir):
        self.transform = torchvision.transforms.Normalize(
            mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225])
        self.crop_size = crop_size
        features, labels = read_voc_images(voc_dir, is_train=is_train)
        self.features = [self.normalize_image(feature)
                         for feature in self.filter(features)]
        self.labels = self.filter(labels)
        self.colormap2label = voc_colormap2label()
        print('read ' + str(len(self.features)) + ' examples')

    def normalize_image(self, img):
        return self.transform(img.float() / 255)

    def filter(self, imgs):
        return [img for img in imgs if (
            img.shape[1] >= self.crop_size[0] and
            img.shape[2] >= self.crop_size[1])]

    def __getitem__(self, idx):
        feature, label = voc_rand_crop(self.features[idx], self.labels[idx],
                                       *self.crop_size)
        return (feature, voc_label_indices(label, self.colormap2label))

    def __len__(self):
        return len(self.features)

#@save
class VOCSegDataset(gluon.data.Dataset):
    """A customized dataset to load the VOC dataset."""
    def __init__(self, is_train, crop_size, voc_dir):
        self.rgb_mean = np.array([0.485, 0.456, 0.406])
        self.rgb_std = np.array([0.229, 0.224, 0.225])
        self.crop_size = crop_size
        features, labels = read_voc_images(voc_dir, is_train=is_train)
        self.features = [self.normalize_image(feature)
                         for feature in self.filter(features)]
        self.labels = self.filter(labels)
        self.colormap2label = voc_colormap2label()
        print('read ' + str(len(self.features)) + ' examples')

    def normalize_image(self, img):
        return (img.astype('float32') / 255 - self.rgb_mean) / self.rgb_std

    def filter(self, imgs):
        return [img for img in imgs if (
            img.shape[0] >= self.crop_size[0] and
            img.shape[1] >= self.crop_size[1])]

    def __getitem__(self, idx):
        feature, label = voc_rand_crop(self.features[idx], self.labels[idx],
                                       *self.crop_size)
        return (feature.transpose(2, 0, 1),
                voc_label_indices(label, self.colormap2label))

    def __len__(self):
        return len(self.features)

14.9.2.3. 读取数据集

我们使用自定义的 VOCSegDataset 类来分别创建训练集和测试集的实例。假设我们指定随机裁剪图像的输出形状为 \(320\times 480\)。下面我们可以查看训练集和测试集中保留的示例数量。

pytorchmxnet
crop_size = (320, 480)
voc_train = VOCSegDataset(True, crop_size, voc_dir)
voc_test = VOCSegDataset(False, crop_size, voc_dir)

read 1114 examples
read 1078 examples

crop_size = (320, 480)
voc_train = VOCSegDataset(True, crop_size, voc_dir)
voc_test = VOCSegDataset(False, crop_size, voc_dir)

read 1114 examples
read 1078 examples

将批量大小设置为 64，我们定义训练集的数据迭代器。让我们打印第一个小批量的形状。与图像分类或目标检测不同，这里的标签是三维张量。

pytorchmxnet
batch_size = 64
train_iter = torch.utils.data.DataLoader(voc_train, batch_size, shuffle=True,
                                    drop_last=True,
                                    num_workers=d2l.get_dataloader_workers())
for X, Y in train_iter:
    print(X.shape)
    print(Y.shape)
    break

torch.Size([64, 3, 320, 480])
torch.Size([64, 320, 480])

batch_size = 64
train_iter = gluon.data.DataLoader(voc_train, batch_size, shuffle=True,
                                   last_batch='discard',
                                   num_workers=d2l.get_dataloader_workers())
for X, Y in train_iter:
    print(X.shape)
    print(Y.shape)
    break

(64, 3, 320, 480)
(64, 320, 480)

14.9.2.4. 整合所有组件

最后，我们定义以下 load_data_voc 函数来下载和读取 Pascal VOC2012 语义分割数据集。它返回训练和测试数据集的数据迭代器。

pytorchmxnet
#@save
def load_data_voc(batch_size, crop_size):
    """Load the VOC semantic segmentation dataset."""
    voc_dir = d2l.download_extract('voc2012', os.path.join(
        'VOCdevkit', 'VOC2012'))
    num_workers = d2l.get_dataloader_workers()
    train_iter = torch.utils.data.DataLoader(
        VOCSegDataset(True, crop_size, voc_dir), batch_size,
        shuffle=True, drop_last=True, num_workers=num_workers)
    test_iter = torch.utils.data.DataLoader(
        VOCSegDataset(False, crop_size, voc_dir), batch_size,
        drop_last=True, num_workers=num_workers)
    return train_iter, test_iter

#@save
def load_data_voc(batch_size, crop_size):
    """Load the VOC semantic segmentation dataset."""
    voc_dir = d2l.download_extract('voc2012', os.path.join(
        'VOCdevkit', 'VOC2012'))
    num_workers = d2l.get_dataloader_workers()
    train_iter = gluon.data.DataLoader(
        VOCSegDataset(True, crop_size, voc_dir), batch_size,
        shuffle=True, last_batch='discard', num_workers=num_workers)
    test_iter = gluon.data.DataLoader(
        VOCSegDataset(False, crop_size, voc_dir), batch_size,
        last_batch='discard', num_workers=num_workers)
    return train_iter, test_iter

14.9.3. 小结

  • 语义分割通过将图像分割成属于不同语义类别的区域，来在像素级别上识别和理解图像中的内容。

  • 最重要的语义分割数据集之一是 Pascal VOC2012。

  • 在语义分割中，由于输入图像和标签在像素上一一对应，因此输入图像被随机裁剪为固定形状，而不是被重新缩放。

14.9.4. 练习

  1. 语义分割如何应用于自动驾驶和医学图像诊断？你能想到其他应用吗？

  2. 回想一下 14.1节中对数据增广的描述。图像分类中使用的哪些图像增广方法在语义分割中是不可行的？

pytorchmxnet

讨论

讨论
